3.3 Cables y conectores

Durante el módulo anterior exploramos la cadena de la radio, si recuerdas este nombre se le da a todo el conjunto de aparatos de la radio y su conexión porque los aparatos funcionan uno detrás del otro, como un equipo en cadena. Pero cómo imaginas, los aparatos anteriormente descritos no funcionan por sí solos, necesitan de cables para conectarlos entre ellos y puedan funcionar como un conjunto. Por ejemplo, el micrófono convierte el sonido en audio y necesitamos de los cables para mandar este audio a la mezcladora. Así como en la radio usamos diferentes formatos para mandar un mensaje como la noticia o un anuncio publicitario, hay diferentes tipos de cables y conectores que tienen diferentes características y funciones que es importante conocer, para que puedas resolver las fallas técnicas de una manera correcta y más rápida, es necesario que aprendas los nombres que tienen y como deben estar conectados. Si no sabes mucho de cables no te preocupes aquí los exploraremos.

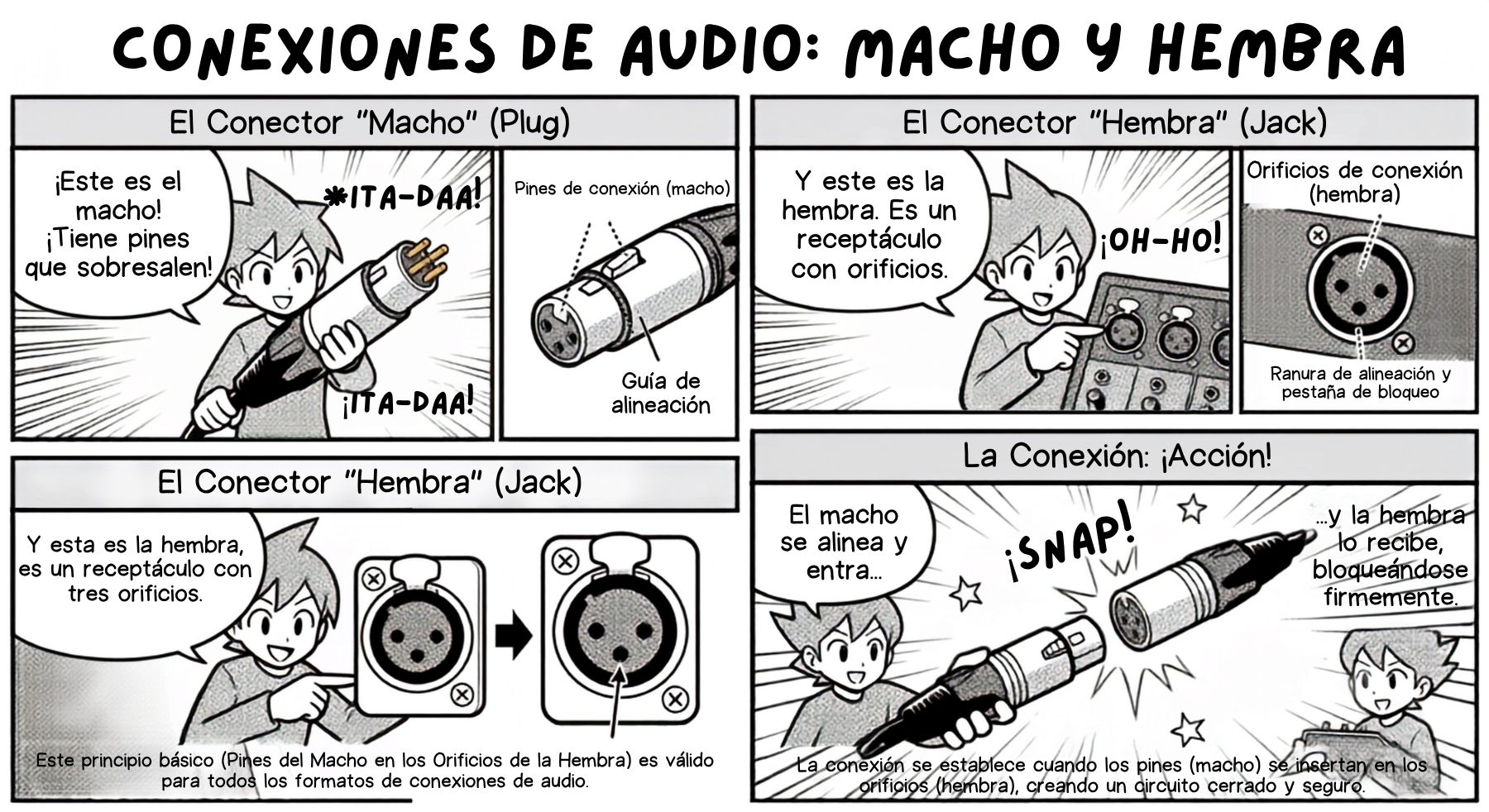

Antes de comenzar a hablar de los cables y conectores más usados en la radio comunitaria es importante recordar que cada conector existe en forma de macho y hembra.

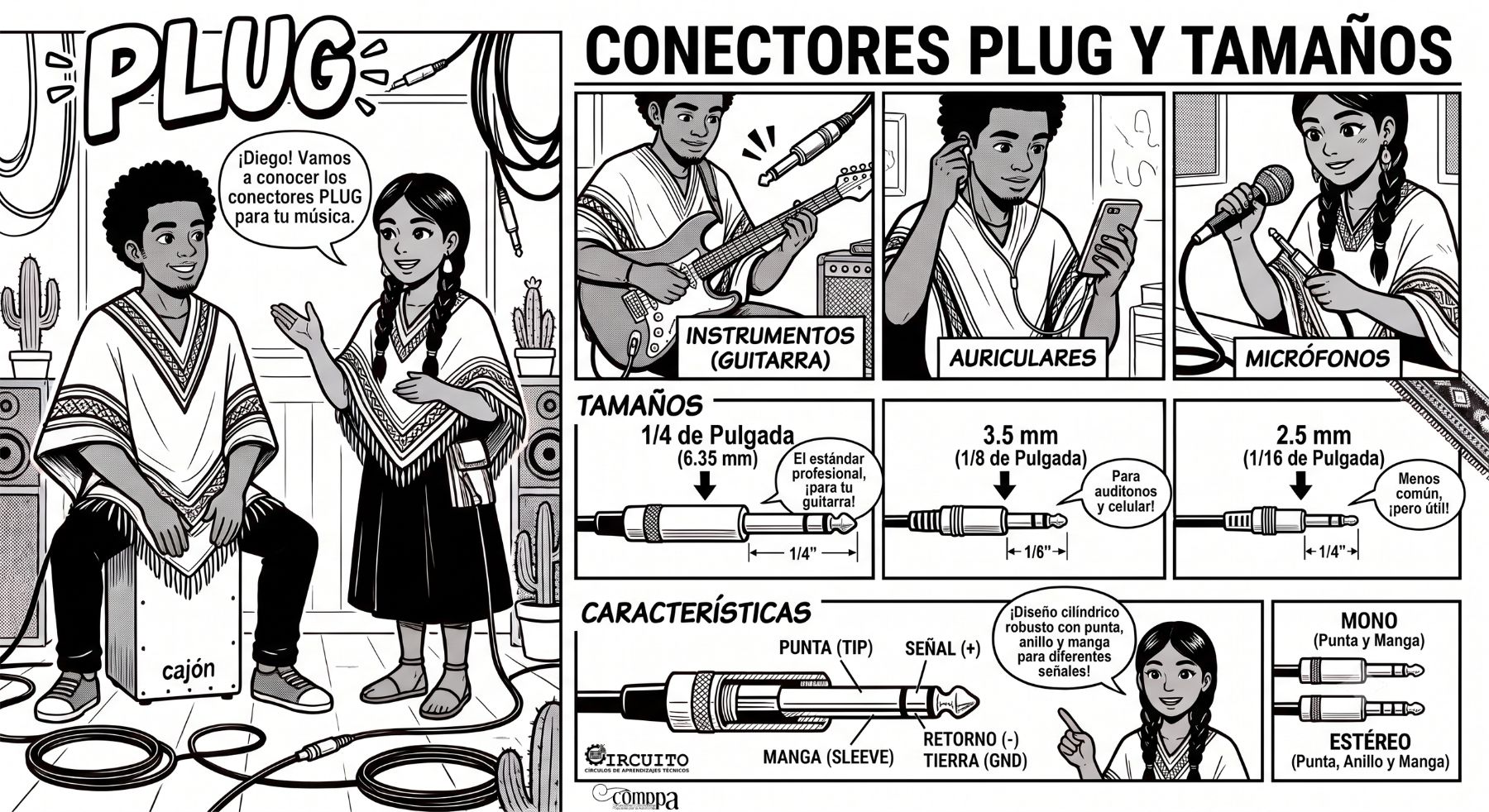

Para empezar tenemos el Conector Plug de 1⁄4 o Jack

El plug puede venir en mono o en estéreo. Para identificar si un conector es mono o estéreo puedes observar que cuando tiene sólo una raya negra se trata de un conector mono y el conector estéreo tiene dos rayas negras, que sirven para aislar y separar las señales.

También tenemos el Conector Plug de 1/8 o Miniplug Este plug tiene la misma configuración que el plug de 1⁄4 sólo que con la mitad de su tamaño. Este conector es de los mas comunes y es muy útil pues es el que tienen los audífonos, las salidas de audio de las computadoras y las grabadoras.

Otro de los más usados es el Conector RCA Este conector por si solo es un conector mono, pero a veces vienen en pares conectados a un cable doble. Se usa para conectar aparatos a la mezcladora, como grabadoras, lectores de disco, entre otros. Muchas veces vemos cables con dos conectores RCA a un lado y un conector miniplug estéreo al otro lado. Estos nos sirven para conectar una grabadora o computadora a la mezcladora.

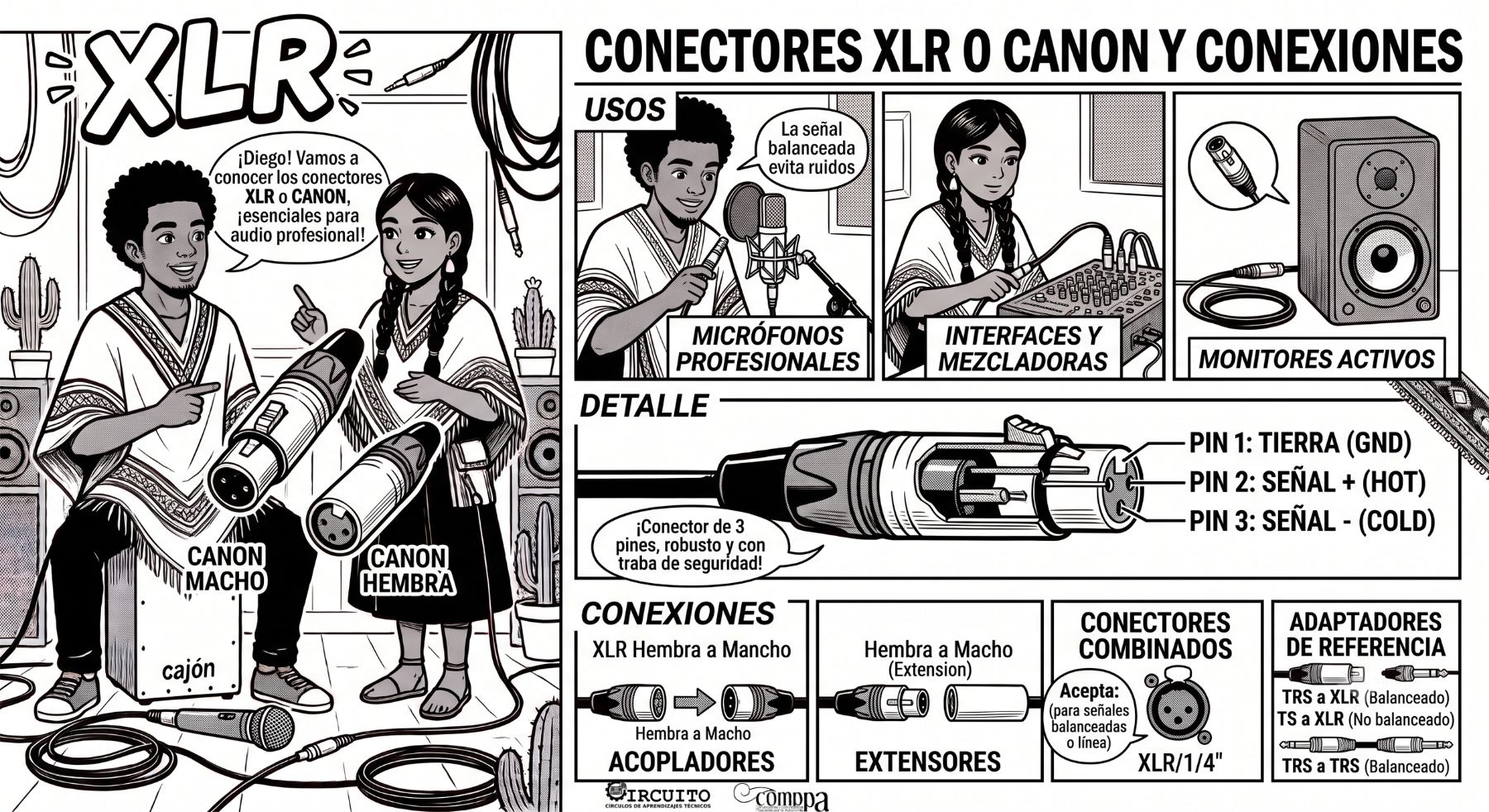

También tenemos el Conector XLR o Canon. Este conector es el más común para conectar micrófonos. Es preferible utilizarlo en conjunto Con un cable balanceado que evite que entren interferencias eléctricas que causan ruidos y nos ayuda a mantener una claridad en la voz.

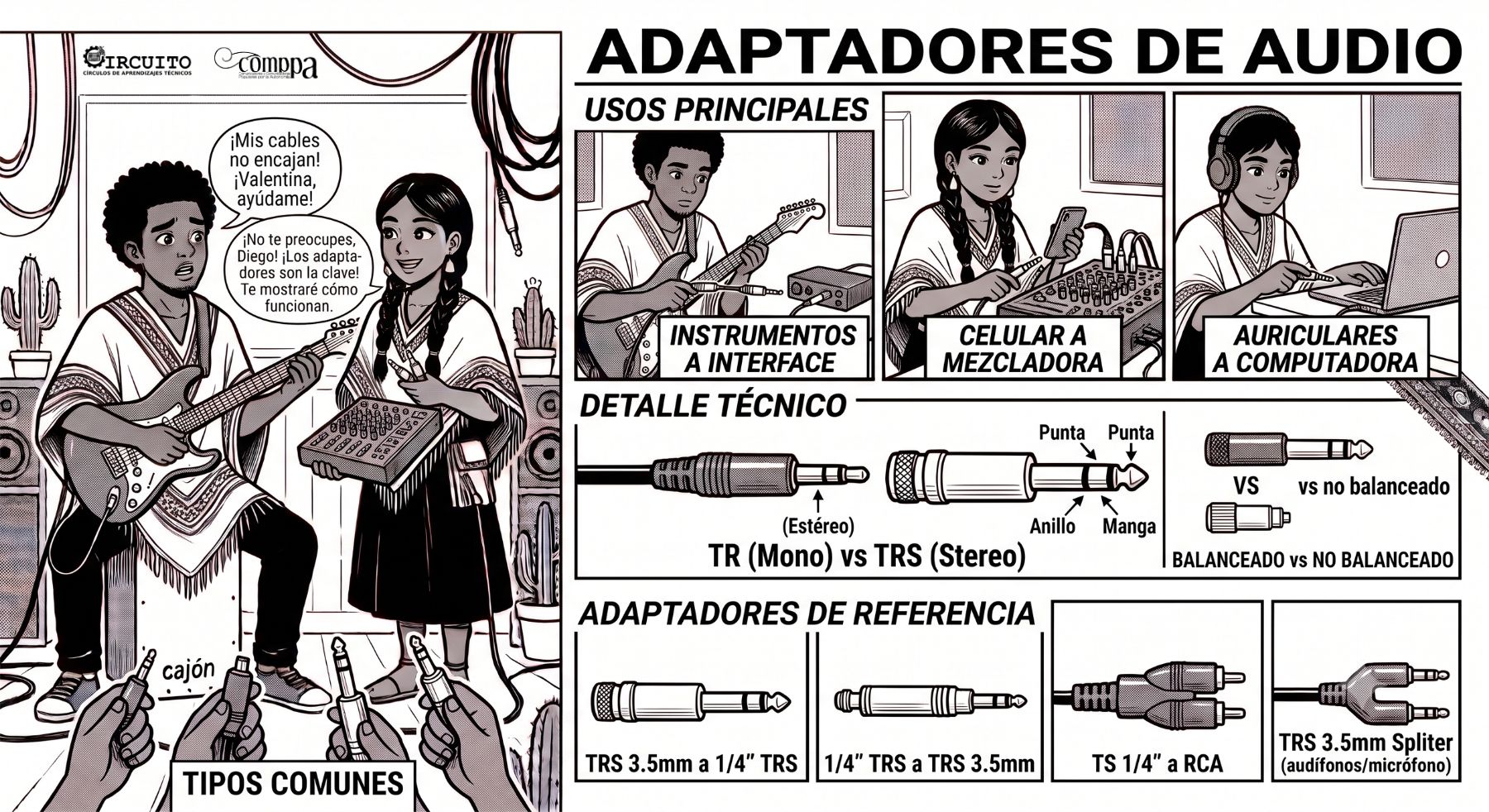

Otra herramienta que no nos puede faltar son los Adaptadores A veces necesitamos hacer una conexión entre dos conectores distintos,por ejemplo, ¿cómo haríamos para conectar un cable RCA a una entrada de 1⁄4”? ¡Pues aquí es donde los adaptadores nos van a salvar! No hay ninguna radio comunitaria que logre hacer transmisión sin utilizar por lo menos un par de adaptadores.
